Controler temperatură GSE Temp. StepTransformer Controller 2.5A pentru 1 ventilator - regulator în 6 trepte

Controler temperatură GSE Temp. StepTransformer Controller 2.5A pentru 1 ventilator - regulator în 6 trepte

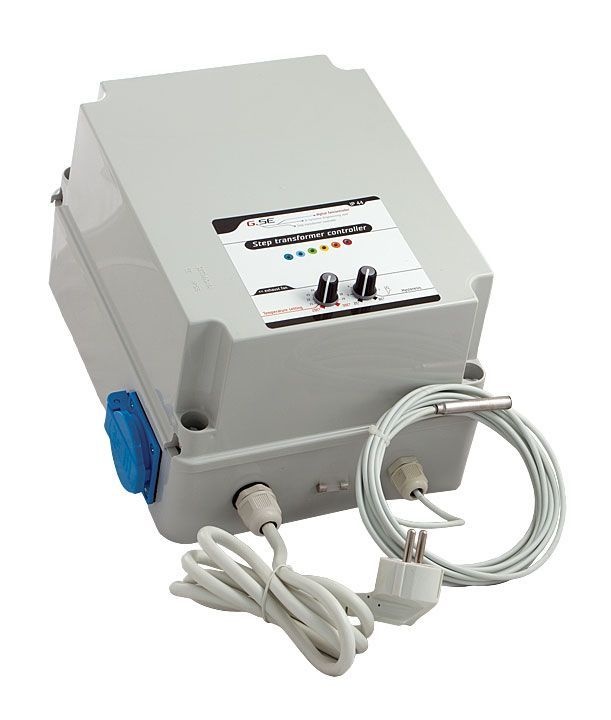

GSE Temp. Step Transformer Controller 2.5A este un controler de temperatură pentru un singur ventilator, conceput pentru reglarea vitezei în șase trepte. Transformatorul modifică automat treapta în funcție de temperatura măsurată și evită zgomotul produs de ventilator la turații reduse.

Temperatura și histerezisul se configurează cu două butoane. Prin setarea hardware internă de tip jumper, viteza minimă poate fi configurată la zero, pentru oprirea ventilatorului, sau la cea mai mică treaptă, pentru ventilație continuă.

Utilizare

• Conectați un ventilator compatibil la controler.
• Poziționați senzorul de temperatură într-o zonă reprezentativă pentru climatul încăperii.
• Setați temperatura dorită între 20°C și 30°C.
• Reglați histerezisul temperaturii între 2°C și 8°C.
• Controlerul schimbă automat treptele ventilatorului în funcție de temperatura măsurată.
• Utilizați jumperul intern pentru a selecta oprirea completă sau funcționarea continuă la treapta minimă.
• Cablul senzorului de 4 metri poate fi extins până la 10 metri.

Atenționări

• Controlerul este conceput pentru un singur ventilator.
• Verificați consumul și compatibilitatea ventilatorului înainte de conectare.
• Nu depășiți curentul maxim de 2,5A și puterea maximă de 600W.
• Valoarea indicată pentru proiectarea sarcinii este 2A / 460W.
• Modificați setarea jumperului numai în condiții de siguranță.
• Extindeți cablul senzorului numai până la lungimea maximă de 10 metri.

Specificații

• Tip produs: controler de temperatură cu transformator în trepte.
• Brand: GSE.
• Model: Temp. Step Transformer Controller.
• Număr ventilatoare controlate: 1.
• Număr trepte de viteză: 6.
• Interval temperatură: 20–30°C.
• Interval histerezis temperatură: 2–8°C.
• Viteză minimă: zero sau cea mai mică treaptă, selectabilă prin jumper.
• Carcasă: 200 × 250 × 180 mm.
• Dimensiuni controler: 265 × 300 × 205 mm.
• Proiectat pentru: 2A / 460W.
• Curent maxim: 2,5A.
• Putere maximă: 600W.
• Tensiune primară: 230V / 50Hz.
• Tensiuni secundare: 80V, 110V, 140V, 170V, 200V și 230V.
• Comutare trepte: automată, 50Hz.
• Senzor digital: 5V.
• Interval măsurare senzor: -55°C până la +125°C.
• Precizie senzor: 0,5°C între -10°C și +85°C.
• Clasă de protecție: IP54.
• Cablu de alimentare: 1,5 m.
• Cablu senzor: 4 m, extensibil până la 10 m.
• Senzor de temperatură inclus: da.

Puteti accesa manualul apăsând aici: MANUAL
