Controler de Temperatură GSE 10A, Viteza Minimă-Maximă cu Setare Histerezis

Controler de Temperatură GSE 10A, Viteza Minimă-Maximă cu Setare Histerezis - pentru ventilatoare de evacuare

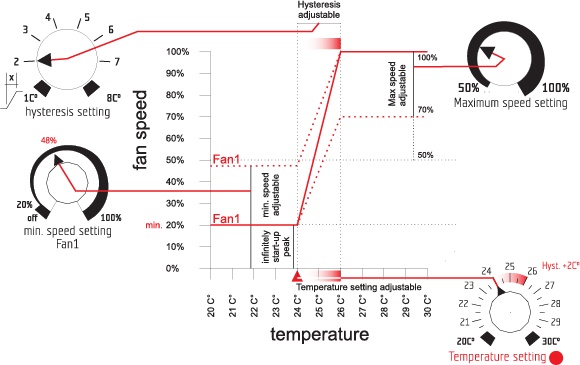

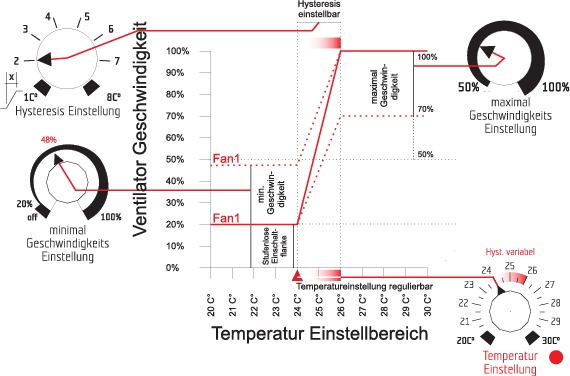

Controlerul de temperatură reglează viteza unuia sau mai multor ventilatoare de evacuare în funcție de temperatura măsurată. Menține viteza între limitele minime și maxime configurate și ajustează funcționarea în intervalul definit prin histerezis.

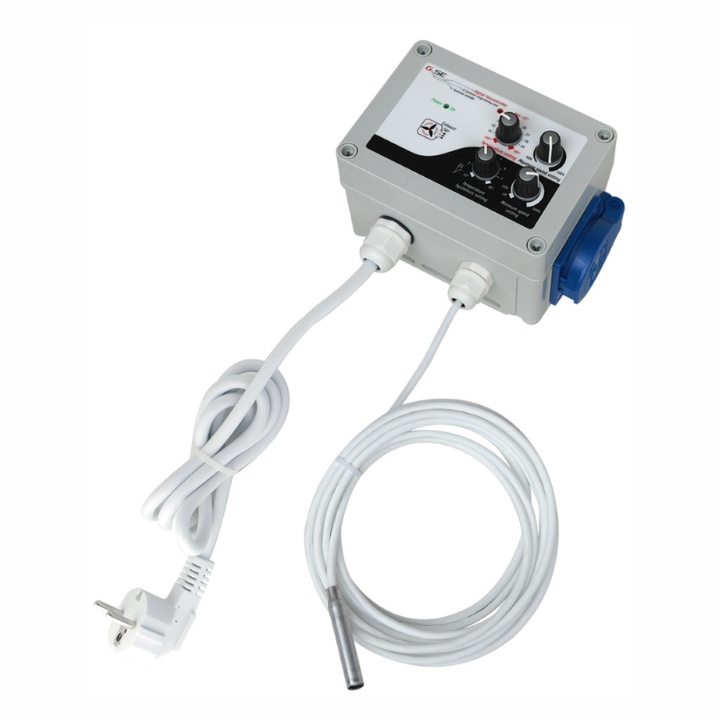

Temperatura, viteza minimă, viteza maximă și histerezisul se configurează prin patru butoane. Controlerul este livrat complet asamblat, include senzor de temperatură și este gata de utilizare.

Utilizare

• Conectați unul sau mai multe ventilatoare de evacuare compatibile.
• Poziționați senzorul într-o zonă reprezentativă pentru temperatura încăperii.
• Setați temperatura dorită între 20°C și 30°C.
• Configurați viteza minimă la OFF sau între 20% și 100%.
• Configurați viteza maximă între 50% și 100%.
• Reglați histerezisul pentru a defini intervalul de variație a temperaturii.
• Setarea presiunii negative este disponibilă între 50% și 100%.
• Cablul senzorului de 4 metri poate fi extins până la 10 metri.

Atenționări

• Nu depășiți curentul maxim de 10A.
• Nu depășiți puterea maximă totală de 2300W.
• Verificați consumul total și compatibilitatea ventilatoarelor înainte de conectare.
• În caz de supraîncălzire, controlul variabil se oprește.
• La activarea protecției, releul de siguranță ocolește controlul ventilatorului de evacuare, iar ventilatorul de alimentare cu aer se oprește.
• Extindeți cablul senzorului numai până la lungimea maximă de 10 metri.
• Utilizați produsul în limitele electrice și intervalele de setare specificate.

Specificații

• Tip produs: controler pentru temperatură și viteza ventilatoarelor.
• Utilizare: unul sau mai multe ventilatoare de evacuare.
• Interval temperatură: 20–30°C.
• Viteză minimă: OFF, 20–100%.
• Viteză maximă: 50–100%.
• Presiune negativă: 50–100%.
• Histerezis temperatură: reglabil.
• Carcasă: 130 × 92 × 105 mm.
• Dimensiuni controler: 160 × 130 × 105 mm.
• Proiectat pentru: 10A / 2300W / TRIAC 1 × 16A.
• Curent maxim: 10A.
• Putere maximă: 2300W.
• Tensiune: 230V / 50Hz.
• Senzor digital: 5V.
• Interval măsurare senzor: -55°C până la +125°C.
• Precizie senzor: 0,5°C între -10°C și +85°C.
• Clasă de protecție: IP54.
• Cablu de alimentare: 1,5 m.
• Cablu senzor: 4 m, extensibil până la 10 m.
• Senzor de temperatură inclus: da.
• Senzori interni pentru protecție termică: 2.
