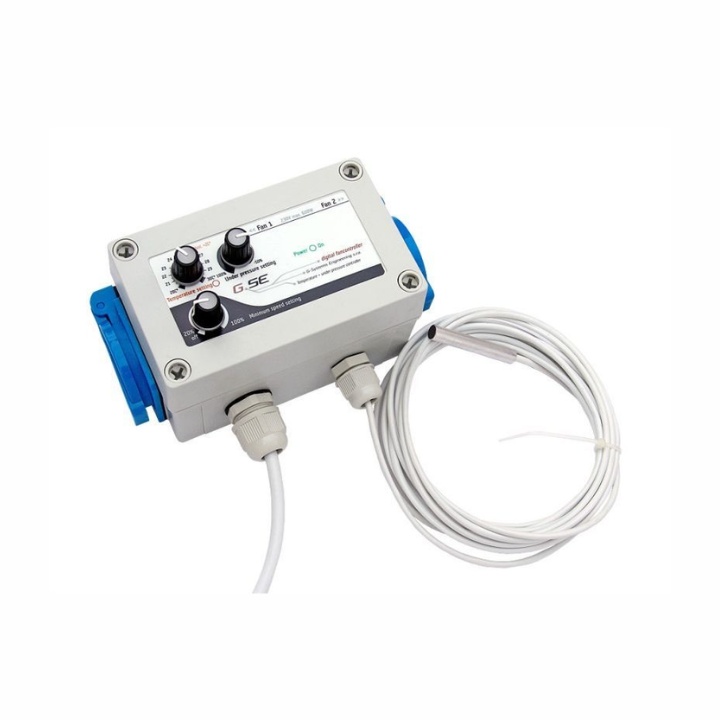

Controlerul de temperatură GSE, cu viteză minimă și presiune negativă, este un controler digital dependent de temperatură pentru camere cu flux de aer, conceput pentru controlul a unul sau două ventilatoare: unul pentru aerul de intrare și unul pentru aerul de ieșire sau două ventilatoare de evacuare.

Dispozitivul menține temperatura camerei constantă și ajută la păstrarea presiunii negative, reducând riscul scăpării mirosurilor. Reglajele se realizează simplu, prin trei butoane rotative pentru temperatură, viteză minimă și presiune negativă.

Utilizare

• Ventilatorul de evacuare se conectează la „Fan 1”.
• Ventilatorul de admisie se conectează la „Fan 2”.
• Setați valoarea dorită a temperaturii cu butonul dedicat.
• Setarea „Viteză minimă” stabilește rotațiile minime ale ventilatorului de evacuare ca procent din turația maximă.
• La setarea „Off”, ventilația se oprește atunci când nu este necesară.
• Setarea „Presiune negativă” stabilește turația ventilatorului de admisie ca procent din turația de evacuare.
• Dacă este utilizat pentru două ventilatoare de evacuare, presiunea negativă se setează la 100%.
• Când temperatura crește, viteza ventilatoarelor crește treptat și ajunge la 100% când temperatura crește cu 2°C.
• Când temperatura scade, turațiile revin la valoarea setată prin „Viteză minimă”.

Siguranță și protecție

• Doi senzori interni de temperatură previn supraîncălzirea radiatorului și a părților procesorului.
• În caz de supraîncălzire, controlul variabil se oprește.
• Releul de siguranță ocolește ventilatorul de evacuare, iar ventilatorul de aport de aer se oprește.
• Sistemul de protecție ajută la prevenirea unei defecțiuni totale a ventilației.
• Senzorul de joasă tensiune și carcasa rezistentă la apă îl fac potrivit pentru camere umede.

Atenționări

• Verificați compatibilitatea ventilatoarelor înainte de conectare.
• Nu depășiți curentul maxim de 10A și puterea maximă de 2300W.
• Alegeți setarea presiunii negative în funcție de configurația camerei și de tipul ventilației.
• Pentru configurații cu admisie naturală, controlerul poate fi folosit ca regulator de evacuare pentru două ventilatoare.
• Instalarea trebuie realizată în condiții sigure, cu respectarea valorilor electrice specificate.

Specificații

• Brand: GSE.
• Utilizare: control pentru 1 sau 2 ventilatoare.
• Carcasă: 130 × 92 × 105 mm.
• Controller: 160 × 130 × 105 mm.
• Proiectat pentru: 10A / 2 × 1.150W / TRIAC 2 × 16A.
• Curent maxim: 10A.
• Putere maximă: 2300W.
• Tensiune maximă: 230V, 50Hz.
• Senzor digital 5V: măsoară temperaturi de la –55°C la +125°C.
• Precizie: 0,5°C de la –10°C la +85°C.
• Clasă de protecție: IP54.
• Cablu de alimentare: 1,5 m.
• Cablu senzor: 4 m, extensibil dacă este necesar.

Gama de setări

• Temperatură: 20°C până la 30°C.
• Viteză minimă: Off, 20% până la 100%.
• Presiune negativă: 100% până la 50%.
